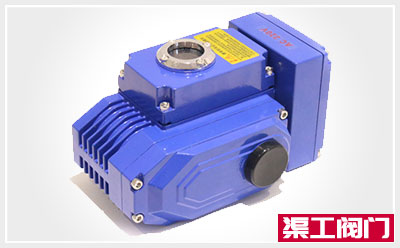

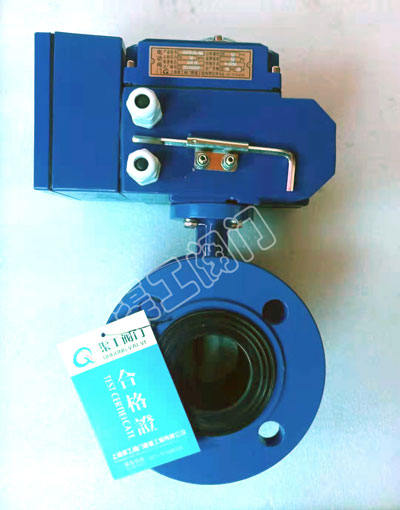

“HV”系列調節型電動執行器用于控制0°～270°旋轉的閥門及其他同類產品，如蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等，可以應用于石油、化工、水處理、船舶、造紙、電站、供熱，輕工等各行業中。它以380V/220V/110V/24V交流/直流電源為驅動電源，以4~20mA/1~5V/0~10V為控制信號，可使閥門運動到所需位置，實現其自動化控制，上限輸出扭矩達4000N·m。
2.1殼體
殼體為硬質鋁合金，經陽極氧化處理和聚酯粉末涂層，耐腐蝕性好，防護等級為IP67，NEMA4和6，并有IP68型供選擇。
2.2電機
全封閉式鼠籠式電機，體積小，扭矩大，慣性力小，絕緣等級為F級，內置過熱保護開關，可制止過熱損壞電機。
2.3手動結構
手柄的設計省力、體積小。不通電時，扳動手柄可進行手動操作。不用手動時，將扳手置于扳手夾內，方便使用。
2.4指示器
指示器安裝在中心軸上，可以觀察閥門位置。透鏡采用凸出鏡設計，不積水，觀察更方便。
2.5干燥器
用來控制溫度，防止由于溫度和天氣變化導致執行器內部水分凝結，保持內部電氣元件的干燥。
2.6密封
密封性好，標準產品防護等級是IP67，并可選IP68防護等級。
2.7限位開關
機械，電子雙重限位。機械限位螺釘可調；電子限位開關由凸輪機構來控制，簡單的調整機構能精確并方便地設定位置，且不受手輪過量的影響。
2.8自鎖
精密的蝸輪蝸桿機構可傳輸大扭矩，噪音低（上限50分貝），壽命較長；有自鎖功能，防止反轉，傳動部分穩定，不用再加油。
2.9防脫螺栓
拆除外殼時，螺栓附在殼體上，不會(huì )脫落。
2.10安裝
底部安裝尺寸符合ISO5211/ DIN3337標準，孔成雙四方形便于帶方桿的閥線性或45°轉角安裝，適應性強?？梢源怪卑惭b，也可以水平安裝。
2.11線路
控制線路符合單相或三相電源標準，線路布置緊湊合理，接線端子可適應多種附加功能的要求。
| 型號 | 上限輸出扭矩 | 90°動作時間 | 輸出軸 | 電機 | 單相額定電流 | 重量 | |
|---|---|---|---|---|---|---|---|
| 方 | 圓 | ||||||
| N·M | S | mm | W | 220V | Kg | ||
| HV-005 | 50 | 30 | 11×11 | Φ12.6 | 10 | 0.25 | 3.6 |
| 14×14 | |||||||
| HV-008 | 80 | 30 | 11×11 | Φ15.7 | 10 | 0.25 | 3.6 |
| 14×14 | |||||||
| HV-010 | 100 | 30 | 14×14 | Φ15.7 | 15 | 0.35 | 4.6 |
| 17×17 | Φ18.95 | ||||||
| HV-015 | 150 | 30 | 14×14 | Φ18.95 | 15 | 0.37 | 4.6 |
| 17×17 | |||||||
| HV-020 | 200 | 30 | 22×22 | Φ22.13 | 45 | 0.3 | 13 |
| HV-030 | 300 | 30 | 22×22 | Φ28.48 | 45 | 0.31 | 13.4 |
| HV-040 | 400 | 30 | 22×22 | Φ28.48 | 60 | 0.33 | 13.8 |
| HV-060 | 600 | 30 | 27×27 | Φ31.65 | 90 | 0.33 | 14 |
| HV-080 | 800 | 45 | 27×27 | Φ31.65 | 180 | 0.47 | 14.3 |
| HV-100 | 1000 | 135 | 27×27 | Φ31.65 | 180 | 0.47 | 60 |
| HV-160 | 1600 | 135 | Max φ65 | 180 | 0.85 | 60 | |
| HV-200 | 2000 | 135 | Max φ65 | 180 | 0.85 | 60 | |
| HV-300 | 3000 | 135 | Max φ65 | 180 | 0.85 | 60 | |
| 外 殼 | 防水級別 IP67,NEMA4 and 6 |
|---|---|
| 電機電源 | 110/220V AC 單相,380/440V AC 3相, 50/60Hz, ±10% |
| 控制電源 | 110/220V AC 單相，50/60 Hz, ±10% |
| 電 機 | 鼠籠式異步電機 |
| 限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 輔助限位開關 | 2 X 開/關， SPDT,250V AC 10A |
| 行 程 | 90°±10° (180°/270°可選) |
| 失效保護/操作溫度 | 內置過熱保護，開120℃ ±5℃ /關 97℃ ±5℃ |
| 指 示 器 | 連續的位置指示 |
| 手動操作 | 機械手柄 |
| 自鎖裝置 | 蝸輪，蝸桿機構提供自鎖 |
| 機械限位 | 2個外部調整螺栓 |
| 干 燥 器 | 7-10W (110/220V AC)防冷凝 |
| 接 線 孔 | 2個M18 |
| 環境溫度 | -20℃-- +70℃ |
| 潤 滑 | 鋁基潤滑脂（EP 型） |
