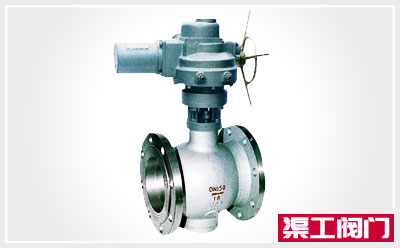

電動偏心半球閥

電動偏心半球閥 概述

電動偏心半球閥是一種在偏心半球閥上配置90°回轉電動執行器的實用操作型產品，該產品方便用戶操作，使操作更輕便，實現了遠距離自動化操作，適合在惡劣的環境下不便于人工操作或常開動作時使用，若對電動執行裝置有防爆，防火要求，請提出防護等級，并在詢價時詳細說明。

PQ940電動偏心半球閥具有開啟力小，關閉能破除結垢障礙，實現密封性能好等優點，本產品耐磨，不銹鋼電動偏心半球閥還可以耐腐蝕，因而廣泛應用于水、蒸汽、污水、造紙、石油化工、天然氣、溶液及礦漿兩相混流介質以及含塵氣體、含顆粒流體、粉末固體等的介質輸送，配備電動執行器，更方便的適用于管理自動化，遠距離操縱，配置電動訊號裝置，可用于自動化操作。

電動偏心半球閥 特點

（1）流體阻力小，全通徑的電動球閥基本沒有流阻。
（2）結構簡單、體積小、重量輕。
（3）緊密可靠。有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。
（8）由于電動偏心半球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

電動偏心半球閥 主要技術參數

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
額定流
量系數
KV		 全腔型 14 25 30 55 100 135 230 320 500 850 1300 1750
60%腔型 - - - - - - - - 300 510 780 1050
40%腔型 6 10 12 20 40 54 92 128 200 340 520 700
允許壓差(MPa) ≤公稱壓力
閥體形式 整體鑄造球形體
閥芯形式 偏心旋轉閥芯(帶導流翼)
流量特性 近似等百分比
動作范圍 全開60°
泄露量Q 軟密封VI級、硬密封IV級，符合ANSI B16.104標準
基本誤差 ±1%
回差 ±1%
死區 ≤1%
可調范圍 全腔型(100：1)、60%腔型(60：1)、40%腔型(40：1)
配置執行機構 可配PSQ、HQ、UNIC、361RS、HR、DZW、Q型等系列角行程電動執行機構
控制方式 開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制)

電動偏心半球閥 執行器技術參數

電源電壓 AC220/380V，50/60Hz
輸出力矩 HR：50N·M～2000N·M；HQ：50N·M～3000N·M
動作范圍 0～90° 0～360°
動作時間 15秒/30秒/60秒
保護裝置 過熱保護
環境溫度 -30°～60°
手動操作 同附件帶手柄、手輪
限位 電氣、機械二重限位
防護等級 相當于IP-65
防爆等級 ExdII BT4；特殊要求可定制ExdII BT6
位置測量 可選裝開關或電位計
驅動電機 8W/E
進線接口 PE1/2〞進線線鎖

電動偏心半球閥 主要設計標準

設計與制造 GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法蘭尺寸 JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
結構長度 GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
檢驗與試驗 JB/T 9092、API 598、GB/T13927

電動偏心半球閥 主要零件材料

零件名稱 材料
閥體、閥蓋 WCB 304(CF8) 316(CF8M) 316L(CF3M)
球體 2Cr13+氮化處理 304 316 316L
閥桿 2Cr13 304 316 316L
閥座密封圈 PTFE、碳素纖維＋PTFE、對位聚苯、金屬密封
密封填料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料

電動偏心半球閥 主要外形圖

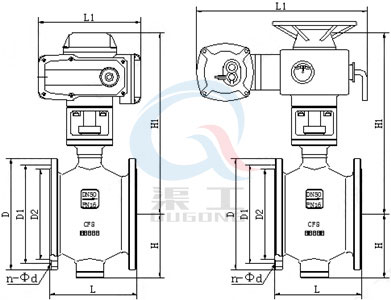

PQ940電動偏心半球閥主要外形圖
PQ940電動偏心半球閥主要外形圖

電動偏心半球閥 主要外形連接尺寸

公稱通徑 DN(mm) 25 32 40 50 65 80 100 125 150 200 250 300
L 法蘭式 102 102 114 124 143 165 194 213 229 243 297 338
對夾式 62 62 62 75 80 100 115 130 160 200 240 334
H 60 60 65 95 105 120 140 155 165 205 240 270
H1 配HR 490 525 525 541 650 690 700 815 910 970 1090 1110
A 配HR 225 225 225 225 225 225 335 335 335 335 335 335
PN1.6MPa法蘭連接尺寸
D 115 140 150 165 185 200 220 250 285 340 405 460
D1 85 100 110 125 145 160 180 210 240 295 355 410
D2 65 76 84 99 118 132 156 184 211 266 319 370
n-Φd 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-22 12-22 12-26 12-26
PN2.5MPa法蘭連接尺寸
D 115 140 150 165 185 200 235 270 300 360 425 485
D1 85 100 110 125 145 160 190 220 250 310 370 430
D2 65 76 84 99 118 132 156 184 211 274 330 389
n-Φd 4-14 4-18 4-18 4-18 8-18 8-18 8-22 8-26 8-26 12-26 12-30 16-30

電動偏心半球閥 實物圖

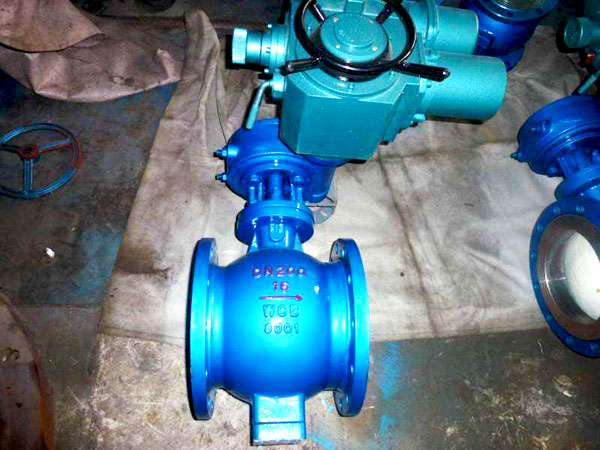

電動偏心半球閥實物圖

溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多電動偏心半球閥的使用性能、外形結構、安裝尺寸參數、價格，索取 電動偏心半球閥說明書及產品選型樣本，請聯系我們。
