渠工品牌ZJHJ氣動角式調節閥，是采用頂部導向結構，由多彈簧氣動薄膜執行機構和角型調節閥閥體組成,常用于高壓場合,也稱為高壓角式調節閥。氣動角型調節閥具有結構緊湊、重量輕、動作靈敏、流體通道呈流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。主要應用于精確控制氣體、液體等介質，工藝參數如壓力、流量、溫度、液位保持在給定值。氣動角式高壓調節閥適用于允許泄露量小閥前閥后壓差不大的高粘度、含有懸浮物和顆粒狀物質的的調節，可避免結焦、堵塞，便于自?xún)襞c清洗的場合。
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線性 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 100 | 176 | 275 | 440 | 690 | 875 | 1250 |
| 等百分 | 6.3 | 10 | 15 | 25 | 40 | 64 | 100 | 160 | 250 | 400 | 630 | 850 | 1180 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.0 | 2.8 | 1.7 | 1.7 | 1.0 | 6.0 | 4.8 | 3.3 | 1.8 | 1.5 | 0.8 | |
| 公稱壓力(MPa) | 1.6、2.5、4.0、6.4、10.0 | |||||||||||||
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
| 閥蓋形式 | 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃) | |||||||||||||
| 壓蓋形式 | 螺栓壓緊式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 閥芯形式 | 單座柱塞型 | |||||||||||||
| 流量特性 | 直線性、等百分比 | |||||||||||||
| 配置執行器類別 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 24 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20-60、60-100、40-200、80-240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
 |
 |
| 氣動角型調節閥 (常壓?jiǎn)巫Y構) | 氣動角型調節閥 (高壓籠式結構) |
| 1 | 閥體 | 鑄鋼/不銹鋼 | 1 | 閥體 | 鑄鋼/不銹鋼 |
|---|---|---|---|---|---|
| 2 | 閥芯 | 不銹鋼 | 2 | 閥籠 | 不銹鋼 |
| 3 | 導向套 | 不銹鋼 | 3 | 閥桿 | 不銹鋼 |
| 4 | 中墊 | PTFE\金屬墊片 | 4 | 中墊 | PTFE\金屬墊片 |
| 5 | 閥蓋 | 鑄鋼/不銹鋼 | 5 | 閥蓋 | 鑄鋼/不銹鋼 |
| 6 | 閥桿 | 不銹鋼 | 6 | 填料函 | PTFE\石墨墊片 |
| 7 | 填料函 | PTFE\石墨墊片 | 7 | 填料壓蓋 | 鑄鋼/不銹鋼 |
| 8 | 填料壓蓋 | 鑄鋼/不銹鋼 | 8 | 螺栓螺母 | 25/不銹鋼 |
| 9 | 螺栓螺母 | 25/不銹鋼 | |||
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | 3.0 | 1.0 | ||
| 死區% | 3.0 | 0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
 |
|---|

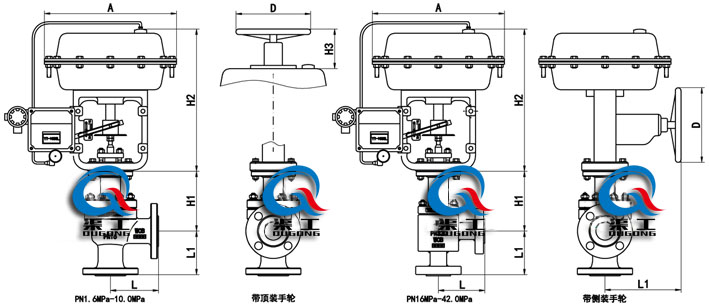

| 氣動角式調節閥 外形尺寸圖 |
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 |
| PN40 | 95 | 100 | 105 | 115 | 125 | 145 | 155 | 175 | 200 | 225 | 275 | |
| PN64 | 115 | 115 | 130 | 130 | 150 | 170 | 190 | 215 | 250 | 275 | 325 | |
| H1 | PN16/25 | 119 | 119 | 122 | 140 | 157 | 169 | 179 | 200 | 230 | 250 | 304 |
| PN40 | 123 | 123 | 134 | 152 | 157 | 191 | 201 | 216 | 240 | 270 | 325 | |
| PN64 | 135 | 135 | 142 | 160 | 177 | 196 | 206 | 227 | 257 | 277 | 331 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | |
| L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | |
| D | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | |
溫馨提示：
本文中的文字、數據、圖片僅作為參考。需要了解更多氣動角式調節閥的使用性能、外形結構、安裝尺寸參數、價格，索取
氣動角式調節閥說明書及產品選型樣本，請聯系我們。
